球铰支座板式橡胶支座用心制作

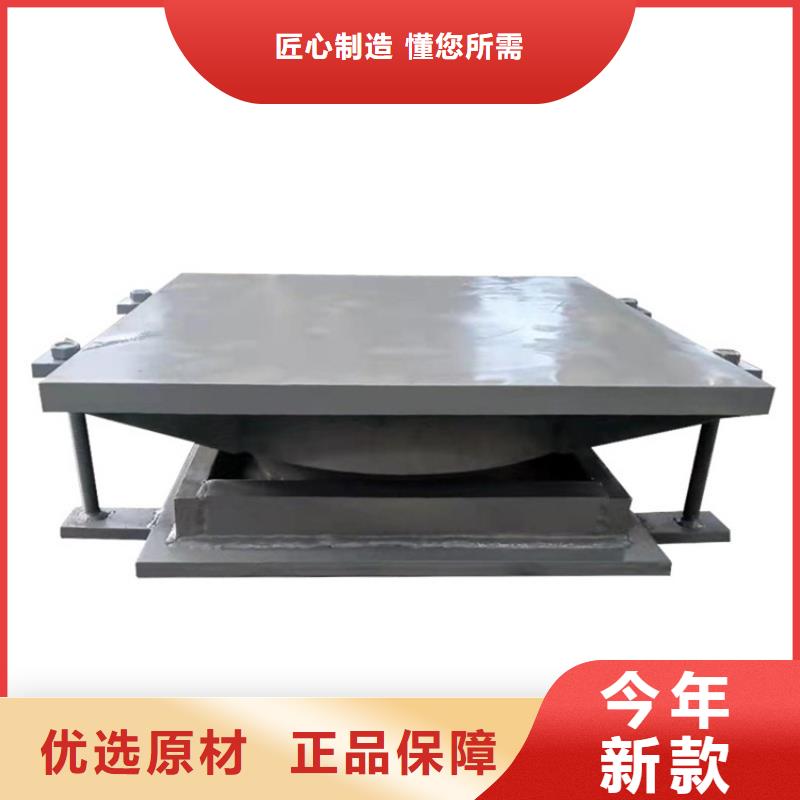

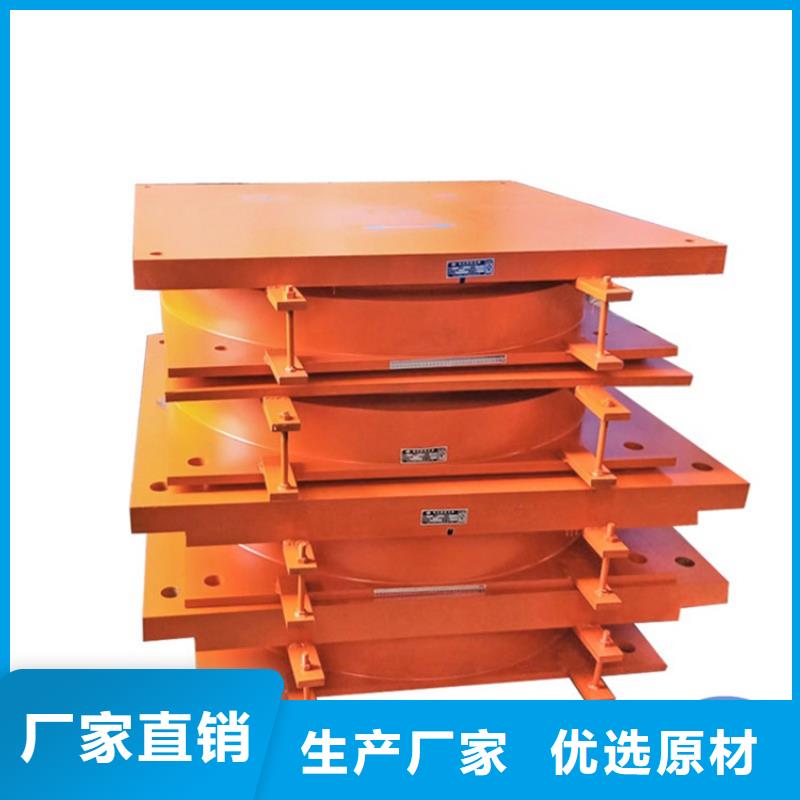

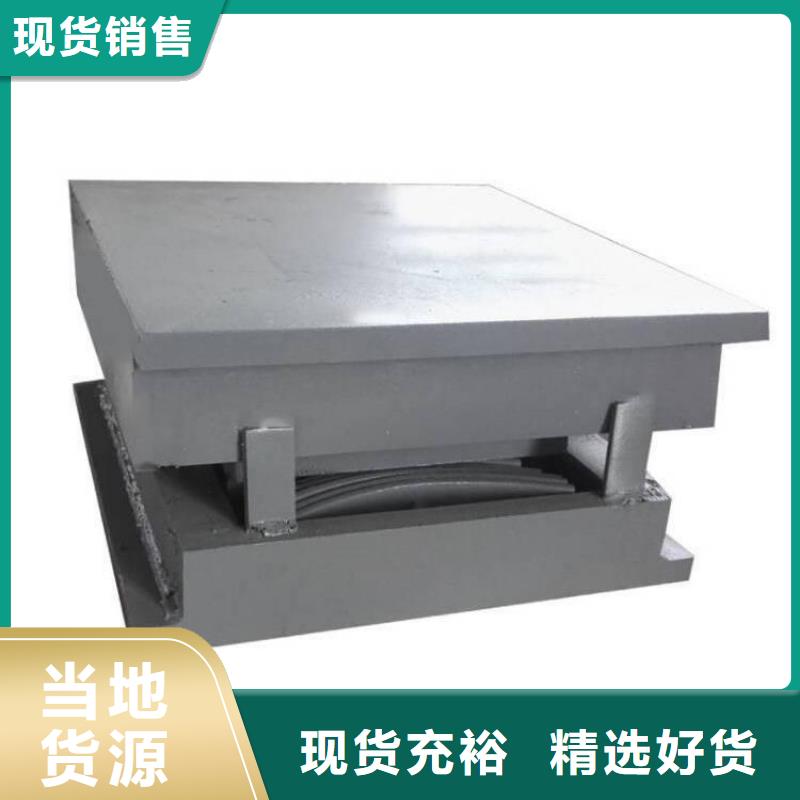

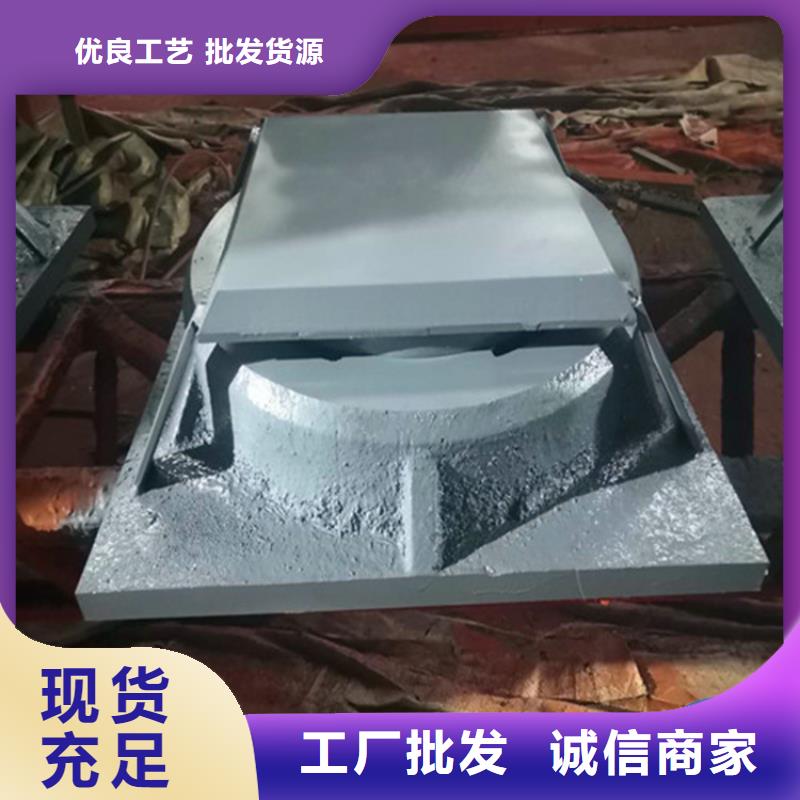

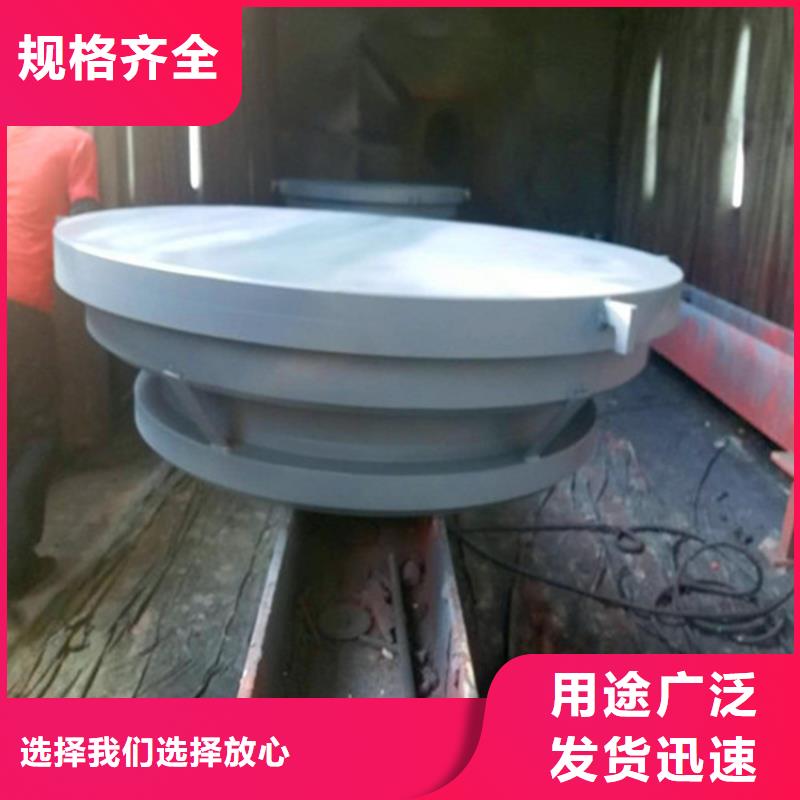

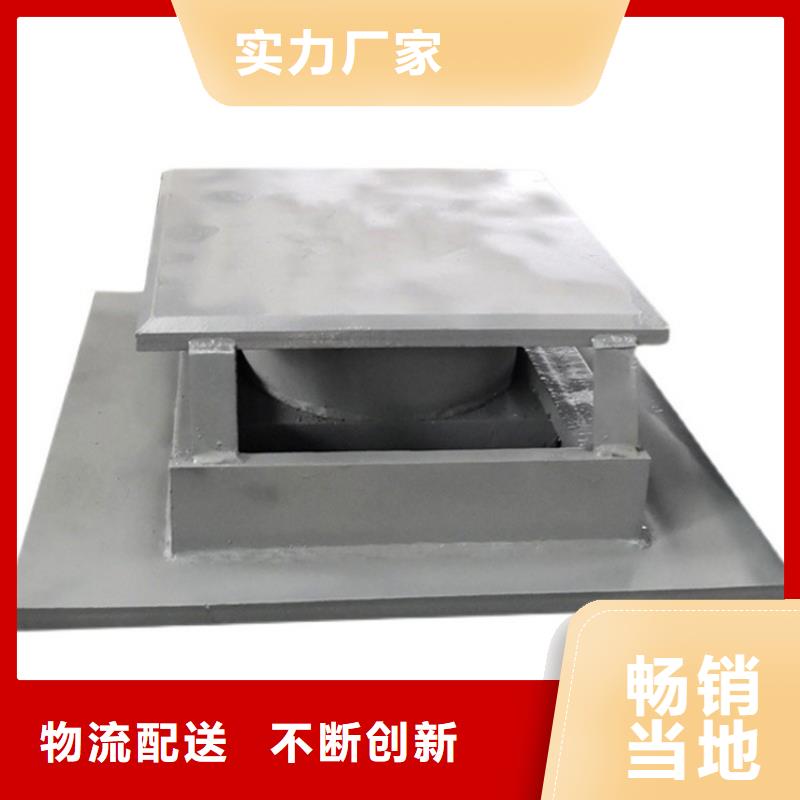

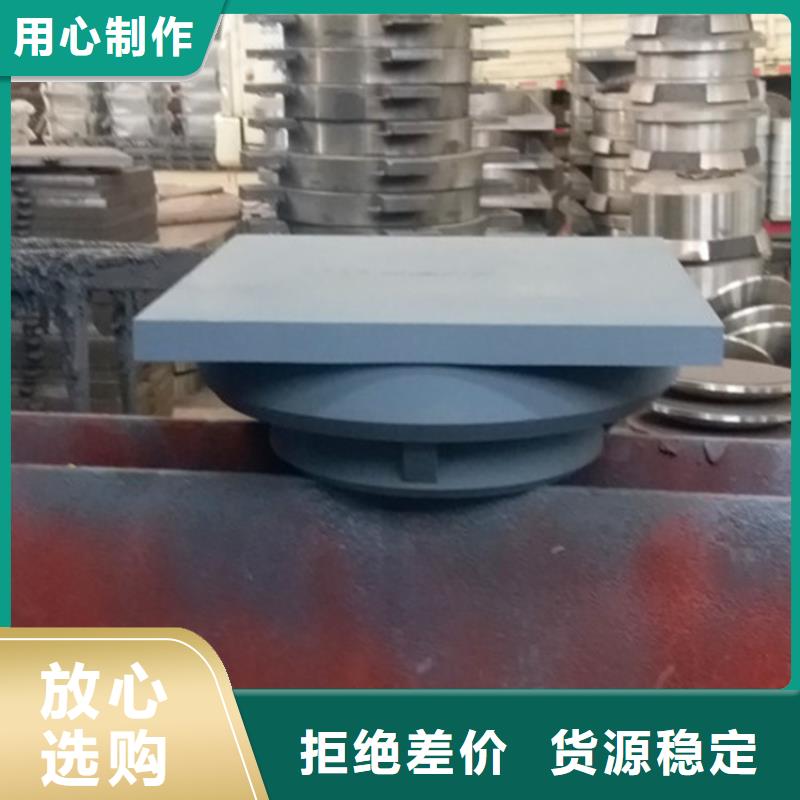

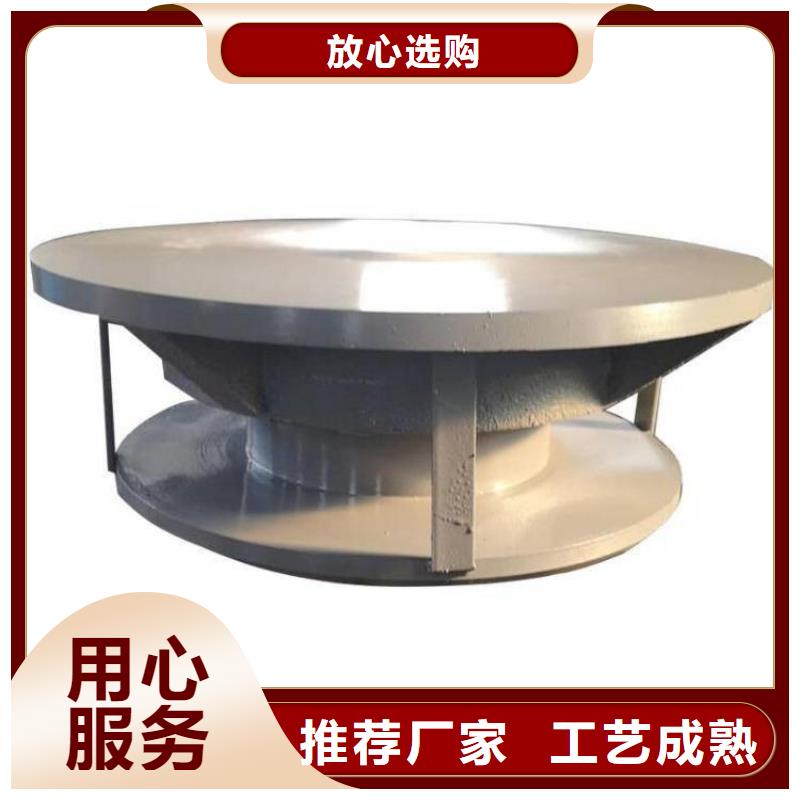

弹性抗震球铰支座具有抗冲击性好、抗压强大、传力均匀、使用寿命长、用钢量小等特点，现已成功替代传统的橡胶支座。 球铰支座类别：单向滑动型、双向滑动型、固定型。颜色：灰、红、黄。规格：1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN及以上。弹性抗震球铰支座适用范围：网架钢结构、会展中心、火车站、飞机场、大型体育馆等场所。滑动连接时节点设计原则自身足够的强度保证强风，小震下正常使用；足够的支座滑移量，保证球铰支座能够协调两端主楼在大震时产生的位移；做好支座的限位设计，保证支座在协调主楼位移时，不会从任意一端的主楼上滑落。抗震球形球铰支座竖向设计承载力，支座转角，支座摩擦系数及位移均按标准要求设计。

滑动球铰支座卸货与存放注意事项●滑动球铰支座需用软绳捆扎，装卸时需用叉车或起重设备吊装，支座各部件已通过临时连接组合，可立即用于安装。●如果送达工地的滑动球铰支座没有立即安装，应妥善存贮；支座存贮的场所要求场地平整，支座套筒的下方用方木或木块垫放，支座存贮的场所应能满足防潮防晒防尘条件。
支座存贮应不影响工地施工，且方便支座的运输和吊装。本系列支座本体部件不可分解拆开，以确保使用性能。●整个装卸、运输和存储的过程应当保证支座各部件及油漆面不受损坏。球铰支座滑动球铰支座安装前的检查●检查上支座板正中心的中心标识，安装时准确对正X轴（纵轴）和Y轴（横轴），支座高程应符合设计要求；●检查滑动球铰支座螺栓和防尘套是否紧密固定；●核对滑动球铰支座桥墩号与支座规格是否相符；●检滑动球铰支座的上、下钢板贴近混凝土或水泥砂浆的面。
必须无灰尘和油渍；●检查活动型支座预偏量数值是否与该支座设定值相符；●活动型支座安装前，须先放松支座的临时固定板螺栓，再将支座上支座板依预偏量数值放置到位，并核对指针是否正确，然后重新旋紧临时固定板螺栓。球铰支座滑动球铰支座要求●采用滑动球铰支座时，垫石顶面四角高差不得大于2mm。
考虑到安装养护和必要时更换支座的方便，垫石高度不宜低于100mm。●滑动球铰支座采用套筒和锚固螺栓与主梁及墩、台连接。为确保支座准确就位安装，减少对墩台顶面受力钢筋的干扰，建议在墩、台顶面的支承垫石部位设置预留锚栓孔，预留孔的尺寸详见支座安装图（表），预留孔中心及对角线偏差不得超过10mm。
●与滑动球铰支座相邻的桥墩或桥台顶面垫石混凝土中需增设至少4层网状钢筋，布筋范围须大于支座底钢板平面尺寸。网状钢筋采用12mm钢筋，网格为100mm×100mm，间距为60mm~80mm。预留孔处的网状钢筋断开，在孔边增设相同直径的补强钢筋。
